Van kim cho phục hồi hệ thống xả nước chân đập

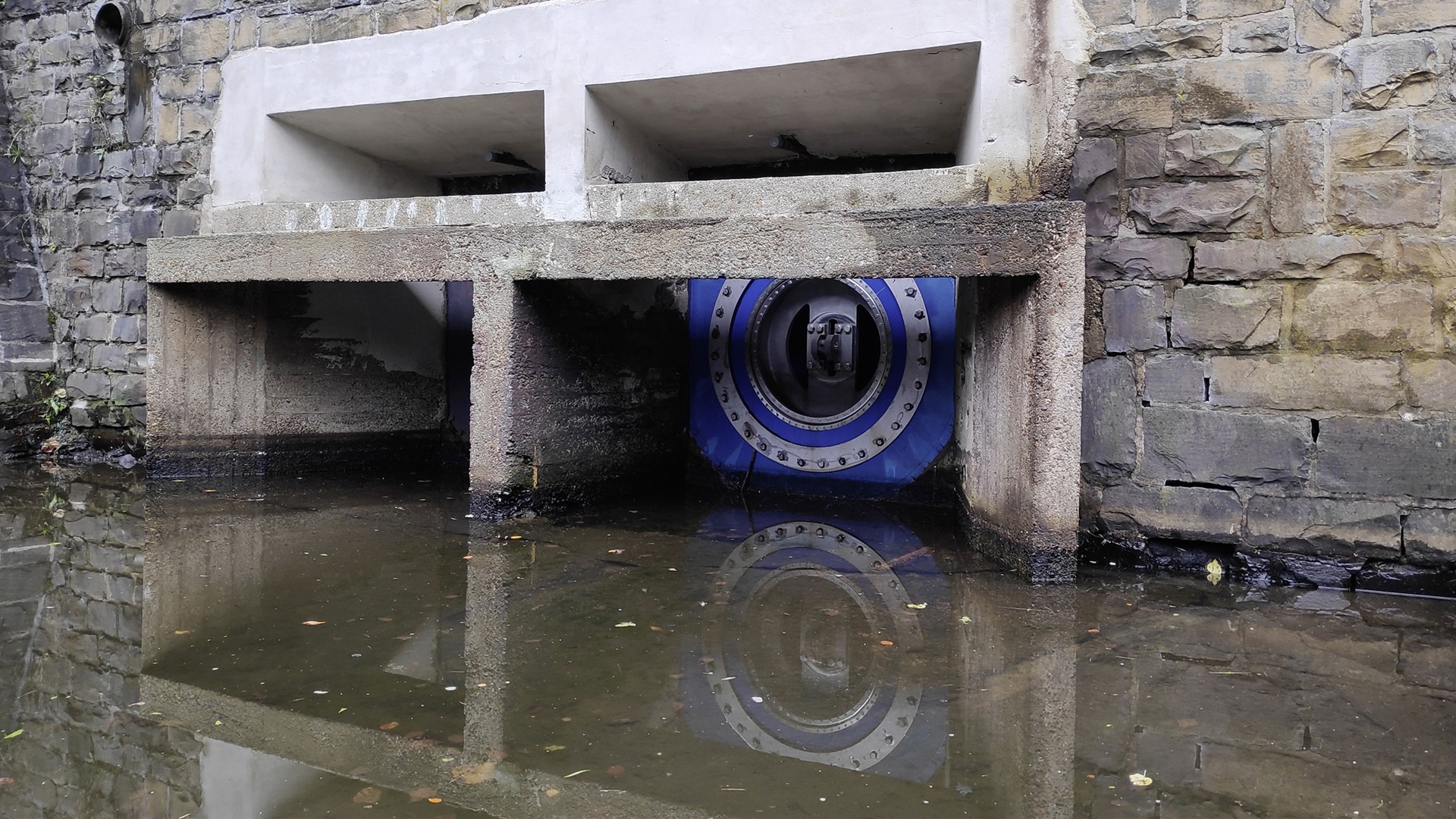

Hiệp hội quản lý nước Aggerverband duy trì một số đập ở bang Nordrhein-Westfalen của Đức. Để phục hồi hệ thống thoát nước tại một trong những đập này, AVK đã cung cấp van kim DN1200 / PN16. Van kim sẽ được sử dụng như một cửa xả đáy của đập để điều tiết mực nước và giữ cho nó không đổi ngay cả khi mưa lớn.

Liên hệ đầu tiên về dự án phục hồi hệ thống xả nước chân đập ở Đức được thực hiện tại triển lãm IFAT ở Munich, nơi các giải pháp của chúng tôi được giới thiệu đã giúp kỹ sư thực hiện dự án biết về khả năng hợp tác với AVK. Sự hợp tác sau đó được bắt đầu bằng một cuộc họp để thảo luận về các điều kiện vận hành kỹ thuật của van kim cũng như van bướm đầu nguồn và các phụ kiện cần thiết bổ sung cho hệ thống xả nước chân đập.

Các kỹ sư và chủ đầu tư của dự án đã đến công ty AC.MO tại Ý – Thành viên tập đoàn AVK để kiểm tra cơ sở sản xuất cũng như chất lượng của thiết bị và việc lắp đặt hiện tại của van kim theo thiết kế được yêu cầu. Tại đây, họ cũng được cung cấp một bằng chứng tính toán về lưu lượng dòng chảy yêu cầu, dựa trên các thông số vận hành được xác định trước.

Trong quá trình phê duyệt kỹ thuật của van kim với thiết bị truyền động AUMA, độ bền, độ dày lớp sơn và tỉ lệ rò rỉ đã được kiểm tra cùng với kiểm tra kích thước. Van bướm DN1200 / PN16 với bộ truyền động AUMA được sản xuất và chuyển giao bởi Wouter Witzel, các đồng nghiệp người Hà Lan của chúng tôi trong Tập đoàn AVK.




Một năm sau chuyến thăm đầu tiên của khách hàng đến AC.MO, các van và phụ kiện cung cấp đã được đưa vào hoạt động dưới sự giám sát của các nhân viên của hiệp hội quản lý nước, kỹ sư điều hành nhà máy, đại diện của chính quyền quận Cologne và nhân viên của AVK Armaturen GmbH . Chức năng chính xác của việc lắp đặt cũng như đạt được lưu lượng dòng chảy yêu cầu đã được quan sát và phê duyệt.

Với dự án này, chúng tôi đã có cơ hội chứng minh hiệu quả hoạt động và sức mạnh của AVK là "tầm cỡ", và chúng tôi rất vui vì dự án đã hoàn thành tốt đẹp. Expect… Dẫn dắt toàn cầu và cam kết địa phương

AVK thông số kỹ thuật

  • Kích cỡ: DN1200
  • Áp lực: PN16
  • Áp lực đầu vào: tối đa 4.1 bar
  • Áp lực đầu ra: xả tự do
  • Lưu lượng: tối đa 14 m³/s
  • Sơn: tối thiểu 500 µm epoxy
  • Trọng lượng: 3700 kg
  • Bộ truyền động: Động cơ điện Auma SAR 10.2 + AM 01.1, tốc độ đóng/mở khoảng 9 phút

Chi tiết sản phẩm

Van kim (Needle valve)

Đặc điểm kỹ thuật nổi trội và chức năng của van kim series 872

Tải về

Van kim (Needle valve)

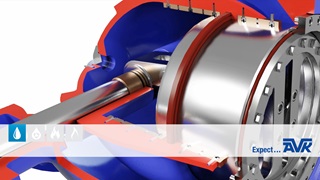

Tìm hiểu khi nào thì sử dụng van kim, toàn bộ dải van kim AVK, và chúng điều tiết lưu lượng cũng như áp lực nước chính xác như thế nào.
