| Phiên bản 168/X-001 | |
|---|---|
| Vật liệu | Gang đúc |
| Dải DN | DN600 - DN800 |
Tải về
Tài liệu kỹ thuật

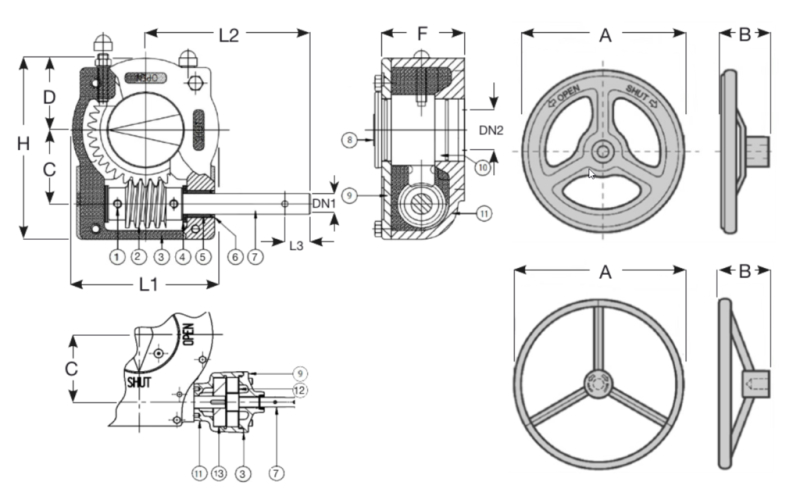

Số tham khảo và kích thước
Thêm thông tin
| Số tham khảo AVK | A mm |
B mm |
C mm |
D mm |
DN1 mm |
DN2 mm |
F mm |
H mm |
Bích g?n b? truy?n d?ng |
L1 mm |
L2 mm |
L3 mm |
Trọng lượng /kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GB2000N.F1670.500 | 500 | 150 | 53 | 106 | 20 | Ø70 | 121 | 255 | F16 | 214 | 232 | 24 | 24 |
| GB1950N/PR4.F2570.500 | 500 | 150 | 130 | 142.5 | 20 | Ø70 | 126 | 322.5 | F25 | 285 | 301 | 24 | 39 |
Nhu cầu
Thêm thông tin
Bộ phận
| 1. | Bộ vít | |
| 2. | ||
| 3. | Gioăng | Cao su NBR |
| 4. | Bạc lót | Thép |
| 5. | Ống lót | Thép |
| 6. | Vòng đệm | Cao su NBR |
| 7. | Trục van | Thép không gỉ 303 |
| 8. | ||
| 9. | Tấm đậy | Gang đúc GJS-250 (GG-25) |
| 10. | Gang dẻo GJS-400-15 (GGG-40) | |
| 11. | Thân van | Gang đúc GJS-250 (GG-25) |
| 12. | ||
| 13. | Thân van | Thép |
